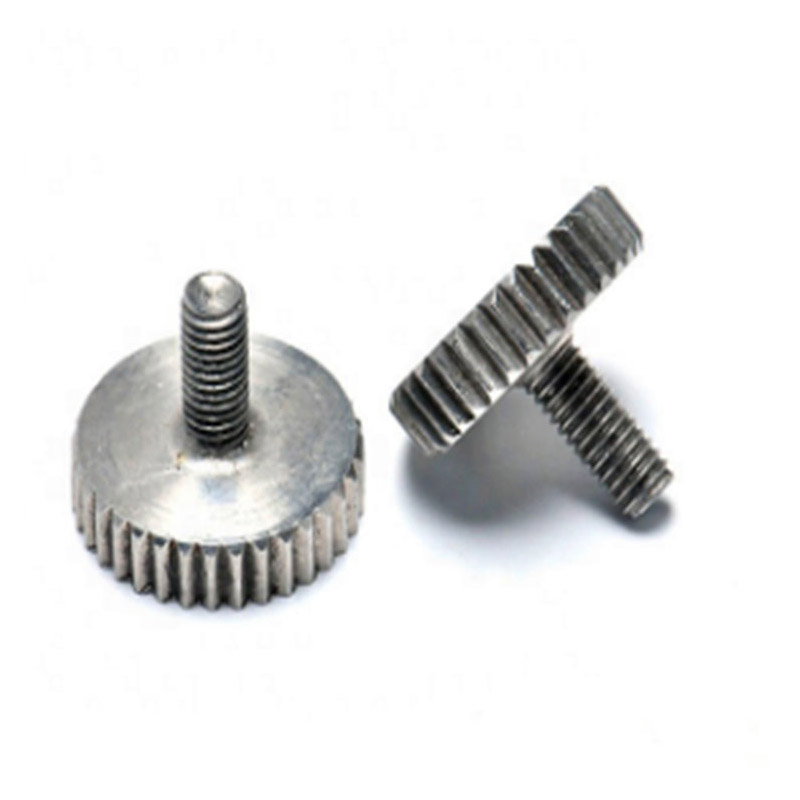

Tumskruv med platt huvud Försänkningsvinklar — varför 82° och 90° inte är utbytbara

Försänkningsvinkeln för en tumskruv med platt huvud är en av de oftast felspecificerade dimensionerna i panelfästen, men dess konsekvenser är omedelbara och mätbara. Inch-seriens plattskruvar följer den 82° inkluderade vinkelstandarden (ASME B18.6.3), medan metriska plattskruvar överensstämmer med 90° (ISO 7046 / DIN 965). När en skruv och dess passande försänkning skärs i olika vinklar, skiftar lagerkontakten från ett ingrepp med full yta till en smal ringformig linje - antingen vid den yttre kanten eller den inre halsen av huvudet, beroende på riktningen för missanpassningen.

Linjekontakt istället för ytkontakt har två direkta konsekvenser. För det första reduceras den effektiva klämarean med så mycket som 70 %, vilket innebär att panelen kan förskjutas i sidled under belastningar som en korrekt anpassad montering skulle hålla stationär. För det andra accelererar den koncentrerade spänningen vid kontaktlinjen lokal deformation av både skruvhuvudet och det försänkta panelmaterialet - särskilt problematiskt i aluminium-, plast- eller pressgjutna zinkpaneler där materialet är mjukare än skruven. I applikationer med tumskruvar som öppnas och stängs igen upprepade gånger, fortskrider denna deformation med varje cykel, vilket så småningom gör att huvudet sitter synligt stolt över panelytan även när det är helt åtdraget. Genom att explicit specificera försänkningsvinkeln på upphandlingsritningar - snarare än att förlita sig på "standard" antaganden - eliminerar detta felläge helt.

Suzhou Anzhikou Hardware Technology Co., Ltd. bearbetar försänkningar med platt huvud med tumskruvar med CNC-svarvcentra som håller den medföljande vinkeln inom ±0,5°, med optisk mätning under processen som bekräftar överensstämmelse. För kunder som levererar paneler tillverkade enligt en specifik standard kommer Anzhikous ingenjörsteam att korsrefera panelens försänkningsspecifikation före produktion för att säkerställa full vinkelkompatibilitet.

Hur head-to-shank övergångsgeometri påverkar tumskruvens prestanda under lateral belastning

I de flesta applikationer för handfästning, tumskruvar antas endast bära axiella klämbelastningar. I praktiken upplever panelenheter ofta sidokrafter från hantering, termisk expansionsskillnad mellan panel och chassi eller vibrationsinducerad gungning. Geometrin för övergången mellan topp och skaft - kälradien eller underskärningen vid korsningen - bestämmer hur skruven fördelar dessa laterala böjspänningar och om utmattningssprickor initieras i den zonen.

En skarp underskärning vid huvud-skaftövergången koncentrerar böjspänningen vid ett enda tvärsnitt och är ett känt ställe för utmattningsinitiering, särskilt i skruvar av rostfritt stål som utsätts för cyklisk belastning. En generös kälradie – vanligtvis 0,1× till 0,15× skaftdiametern – omfördelar spänningsgradienten över en större materialvolym och förlänger utmattningslivslängden avsevärt. För tumskruvar med platt huvud är denna filé delvis dold i den försänkta panelen, vilket innebär att visuell inspektion inte kan bekräfta dess närvaro; den måste verifieras dimensionellt vid inkommande inspektion med en profilprojektor eller CMM.

Den underliggande lagerytans bredd spelar också en roll för sidobelastningsmotståndet. En bredare lageryta - det platta ringformade området mellan försänkningsväggen och skaftet - ökar den tillgängliga momentarmen för att motstå gungning, vilket effektivt styvar fogen mot vinkelförskjutning. För tumskruvar med platt huvud med liten diameter (M3 och under, eller #6 och lägre i tumstorlekar), kan denna lageryta vara extremt smal, och att specificera en minsta lagerbredd utöver huvudvinkeln blir viktigt för högcykel- eller vibrationsexponerade applikationer.

Vridmomentgränser för handdrivna tumskruvar — Ange realistiska spännkraftsförväntningar

Ett beständigt konstruktionsfel i aggregat som använder tumskruvar antar att fingeranvänt vridmoment kommer att uppnå en meningsfull spännförspänning som är jämförbar med verktygsdrivna fästelement. Ergonomiska studier placerar det genomsnittliga vridmomentet för tummen och pekfingret för vuxna mellan 0,3 och 0,9 N·m för ihållande drift, med toppar upp till 1,4 N·m för korta ansträngningar på räfflade huvuden. Som referens kräver en standard M4-bult som är åtdragen till 70 % belastning cirka 2,8 N·m. Denna lucka har direkta konsekvenser för fogdesign.

Tumskruvar bör inte vara det primära klämelementet i fogar som är beroende av friktion för att överföra skjuvbelastningar mellan paneler. Deras lämpliga roll är positionsretention – att hålla en täckpanel mot dess motverkande yta för att förhindra skramling, bibehålla EMI-packningens kompression inom sitt arbetsområde eller förhindra att en gångjärnsförsedd dörr svängs öppen – inte strukturell lastöverföring. När designers specificerar tumskruvar som förväntar sig att de ska klämmas med samma tillförlitlighet som en åtdragen maskinskruv, blir resultatet fältrapporter om paneler som vibrerar lösa, packningar som inte tätar eller lock som kan förskjutas av handtryck.

Följande referensvärden hjälper till att ställa in realistiska designparametrar när du anger tumskruvar med platt huvud i panelenheter:

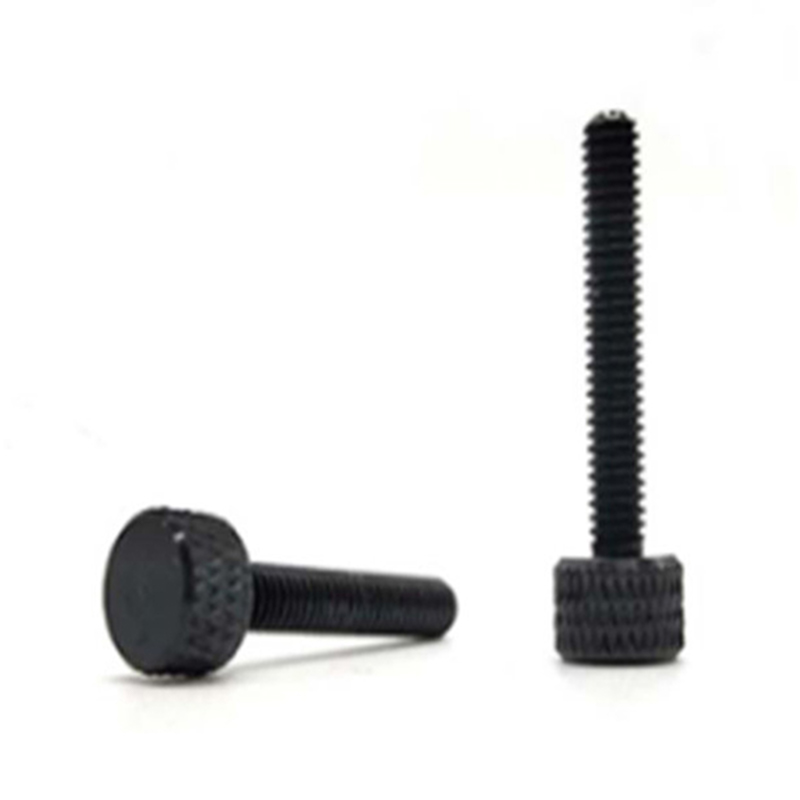

Dessa värden förutsätter ett räfflat huvud med tillräcklig greppyta. Ett slätt eller slitet huvud minskar det uppnåbara vridmomentet med 30–50 %, vilket förskjuter många applikationer helt från deras funktionella vridmomentfönster. Det är därför räfflade tillstånd är en underhållsrelevant specifikation, inte bara en estetisk sådan, för tumskruvar som används ofta under sin livslängd.

Icke-standard konfigurationer för tumskruvar med platt huvud och när anpassade verktyg är motiverade

Standardkatalogens tumskruvar med platt huvud täcker ett väldefinierat intervall av storlekar, gängstigningar och huvuddiametrar, men produktdesignbegränsningar pressar ofta applikationer utanför detta intervall. Utökade huvuddiametrar för större greppyta, huvuden med reducerad profil för tunn panelavstånd, hybrid-knurl-plus-slitshuvuden för både hand- och verktygsdrift, och anpassade skaftlängder för specifika paneltjocklekar är alla vanliga krav som katalogprodukter inte kan uppfylla. Att förstå när anpassade verktyg är ekonomiskt motiverade kontra när en katalogartikel med designanpassning är tillräcklig är ett praktiskt upphandlingsbeslut som påverkar både enhetskostnad och ledtid.

Anpassade verktyg för tumskruvar med kallt huvud med platt huvud blir kostnadsmotiverat när följande villkor är uppfyllda:

• Årlig volym överstiger cirka 5 000–10 000 stycken — under denna tröskel överstiger verktygsavskrivningskostnaden per stycke vanligtvis premien för en modifierad katalogartikel eller CNC-bearbetat alternativ
• Den icke-standardiserade dimensionen är i kallhuvudets geometri (huvuddiameter, huvudhöjd, räfflad ytterdiameter) snarare än i sekundära funktioner - verktyg för kall rubrik ger relativt blygsamma kostnader jämfört med volymbesparingar per stycke, medan sekundära CNC-funktioner kan läggas till ett standardämne utan nya rubrikverktyg
• Applikationen har en definierad flerårig produktionshorisont - tumskruvdesigner i rackutrustning, testinstrument och industriella kapslingar är vanligtvis stabila i 5–10 år, vilket ger tillräckligt med tid för att amortera verktygsinvesteringar
• Funktionskrav kan inte uppfyllas genom att efterbearbeta ett standardämne — om huvuddiametern är begränsningen kan sekundärsvarvning öppna det till en större diameter men kan inte öka materialet i ett kallhuvudämne; en ny tärning är det enda alternativet

Suzhou Anzhikou Hardware Technology Co., Ltd. har samlat på sig över 20 års erfarenhet av icke-standardiserad skruvanpassning, med ett ingenjörsteam på 10 specialister som utvärderar kundritningar för att identifiera den mest kostnadseffektiva produktionsvägen - oavsett om det är ett modifierat standardämne, en ny kallskärningsform eller en CNC-svarvad del från stånglager. För kunder som exporterar till marknader över Asien, Europa och Nordamerika tillhandahåller Anzhiou även dimensionell överensstämmelsedokumentation anpassad till relevanta regionala standarder, vilket minskar bördan på kundernas egna inkommande inspektionsprocesser.
