Insexskruvar med knapphuvud: Designlogik och vridmomenthantering

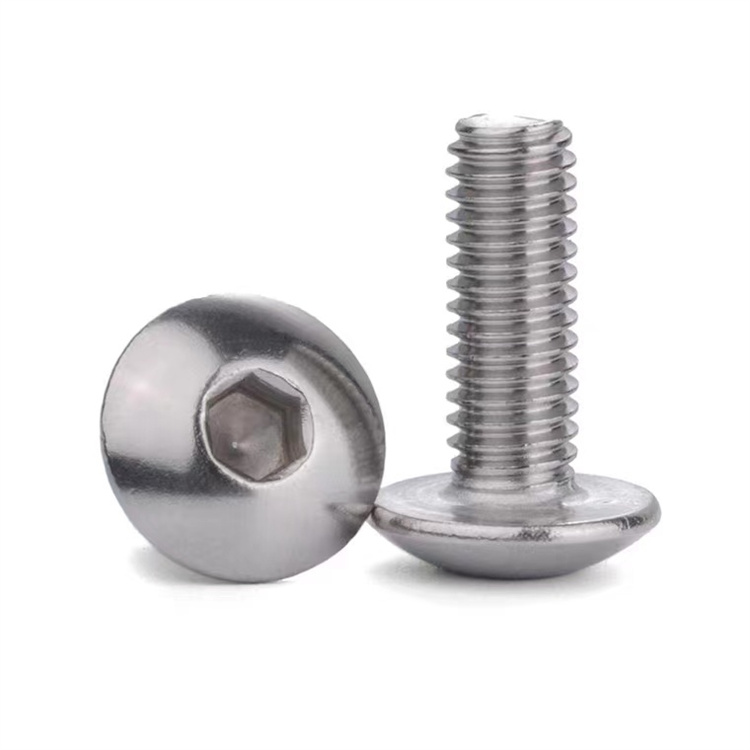

Insexskruvar med knapphuvud, ofta hänvisade till som ISO 7380 eller DIN 9427-kompatibla fästelement, har ett lågprofilerat kupolhuvud med en intern sexkantsdrift. Suzhou Anzhikou Hardware Technology Co., Ltd. tillverkar dessa komponenter med huvuddiametrar som vanligtvis sträcker sig från M1,6 till M12, med hjälp av utrustning för kall riktning som importeras från Taiwan och Japan för att bibehålla en konsekvent rundhet av huvudet inom ±0,05 mm. Knapphuvudets design fördelar klämbelastningen över en bredare yta jämfört med plana försänkta alternativ, vilket gör dem särskilt lämpliga för plåtmontage där ytdeformation måste minimeras.

Momentspecifikationer för vanliga storlekar

Om dessa vridmoment överskrids riskerar du att ta bort insexhylsan eller spräcka skruvskaftet. Anzhikou Hardwares anläggning på 2000 kvadratmeter inkluderar trådrullande trådutrustning som uppnår ytjämnhet Ra 0,8 μm på gängor, vilket minskar friktionsvariationen under vridmomentapplicering. För applikationer som kräver upprepad montering, överväg att specificera en gänglåsande lapp eller nylonpellet – tjänster tillgängliga via företagets anti-lossningsproduktionslinje.

Materialval: När ska man välja rostfritt stål framför legerat stål

Suzhou Anzhikou Hardware Technology Co., Ltd. tillverkar insexskruvar i A2-70 (304 rostfritt), A4-80 (316 rostfritt) och legerat stål, kvaliteterna 8,8 till 12,9. Beslutet mellan rostfritt och legerat stål sträcker sig längre än korrosionsbeständighet. A2-70 rostfria skruvar med knapphuvud ger cirka 700 MPa draghållfasthet men uppvisar gnagande tendenser när de kopplas ihop med rostfria muttrar under torra förhållanden. Detta fenomen, där ytmaterial kallsvetsas under tryck, kan sätta fast fästelement permanent.

Praktiska rekommendationer efter miljö

• Marin eller kemisk exponering: Specificera A4-80 (316) med molybdenhalt på 2-3 % för att motstå kloridfrätning. Anzhikou Hardware exporterar dessa kvaliteter till över 40 länder, inklusive kustmarknader där saltspraytestning enligt ASTM B117 överstiger 1000 timmar.
• Högvibrerande maskineri: Legerat stål 12.9 med zinkflakebeläggning (Geomet eller DACROMET) ger 1200 MPa draghållfasthet samtidigt som det erbjuder 480-timmars saltspraymotstånd, vilket överträffar standard zinkplätering med en faktor tre.
• Utrustning för livsmedelsbearbetning: A2-70 med passiveringsbehandling uppfyller FDA-kraven, även om gängsmörjning med PTFE-belagda varianter rekommenderas för att förhindra gnagsår under underhållscykler.

Företagets CNC-utrustning möjliggör tillverkning av insexskruvar i miniatyr ner till 0,6 mm ytterdiameter, vilket möjliggör materialval även i höljen för begränsade medicinska enheter eller elektronik där standardfästen inte kan passa.

Insexkantsgeometri: Undviker utskjutning och slitage på verktyg

Den inre sexkantsdrivningen hos en knappskruv är beroende av exakta vinkeltoleranser - vanligtvis 120° mellan motsatta plan för metriska storlekar. Suzhou Anzhikou Hardware Technology Co., Ltd. använder CNC-bearbetningscenter för att bibehålla sockeldjupet på 1,25-1,5 gånger den nominella gängdiametern, vilket säkerställer att insexnyckeln är helt inkopplad. Grunda uttag, vanliga vid lågprisimport, gör att verktyget åker ut under vridmoment (cam-out), rundar drivhörnen och gör fästelementet oanvändbart.

Viktiga dimensionskontroller för kvalitetssäkring

Anzhikou Hardwares ISO9001:2015 certifierade kvalitetslabb utför 100 % inspektion av kritiska dimensioner med hjälp av profilprojektorer och go/no-go mätare. För insexskruvar påverkar följande parametrar direkt drivenhetens prestanda:

• Hylsbredd över plattor: Tolerans på 0,02 mm / -0,00 mm för att matcha vanliga insexnycklar (t.ex. 2,5 mm insexnyckel för M3-skruvar).
• Hylsans bottenradie: Får inte överstiga 0,1 mm för att förhindra störningar på nyckelspetsen; för stor radie minskar kontaktytan med upp till 15 %.
• Huvuddiameterns utlopp: Kontrolleras inom 0,03 mm TIR (Total Indicator Reading) för att säkerställa jämn lastfördelning när knapphuvudet ligger an mot den passande ytan.

För monteringslinjer med stora volymer, specificera insexnycklar med kulände i stället för verktyg med rak axel. Kuländen tillåter vinklad ingång upp till 25°, vilket minskar cykeltiden i trånga utrymmen där vertikal åtkomst till verktyg är omöjlig.

Anti-lossningsstrategier för knapphuvudapplikationer

Vibrationsinducerad lossning förblir det primära felläget för insexskruvar i industriell utrustning. Suzhou Anzhikou Hardware Technology Co., Ltd. integrerar anti-lossningsfunktioner direkt i sina produktionslinjer och erbjuder tre distinkta tillvägagångssätt baserat på applikationens demonteringskrav och driftstemperatur.

Jämförelse av anti-lossningsmetoder

Den dubbla gängade deformationsmetoden, tillgänglig på Anzhikou Hardwares gängrullningsutrustning, skapar en lätt interferenspassning längs gängflanken utan att tillföra främmande material. Detta bevarar fästelementets temperaturbeständighet samtidigt som det ger rådande vridmoment motsvarande en nylonpellet. För miniatyrskruvar under M2 är denna metod ofta den enda genomförbara lösningen mot lossning på grund av utrymmesbegränsningar för skär eller beläggningar.

Anpassade icke-standardskruvar: från ritning till produktion

Med 20 års industriell erfarenhet och ett team av 10 ingenjörstekniker, är Suzhou Anzhikou Hardware Technology Co., Ltd. specialiserat på att översätta atypiska krav till tillverkningsbar design. Icke-standardiserade insexskruvar involverar ofta modifierade huvudhöjder, reducerade skaftdiametrar eller kombinerade drivtyper (t.ex. sexkantshylsa med en Torx reservenhet för säkerhetsapplikationer).

Kritiska överväganden för anpassade beställningar

• Reduktion av huvudhöjden under ISO 7380-minimum kräver en omdesign av formen för kall rubrik. Anzhikou Hardwares Taiwan-importerade skärbord kan rymma huvudhöjder ner till 0,4 gånger gängdiametern, även om detta minskar sockeldjupet och kan kräva en mindre drivstorlek.
• Ansatsskruvar med ogängade skaft mellan huvud och gängor kräver exakt koncentricitetskontroll. Företagets CNC-svarvar bibehåller 0,01 mm utlopp på axeldiametrar, vilket är avgörande för lagerhållning eller pivotapplikationer.
• Materialcertifiering för flyg- eller medicinska sektorer stöds genom brukstestrapporter (MTR) och batchspårbarhet, med en årlig produktionskapacitet på 2 000 kvadratmeter som möjliggör både prototyp- och volymbeställningar.

När du skickar in anpassade förfrågningar, ange matchningskomponentens material och hårdhet. En insexskruv som gängas i gjuten aluminium (HB 60-80) kräver olika gängingreppslängder än en gänga i härdat stål (HRC 40 ). Anzhikou Hardwares ingenjörsteam använder dessa data för att rekommendera optimala gänglängder och stigningsdiametrar, vilket förhindrar att mjuka material kliar eller gängavskalning i hårda underlag.
