Tolerans över lägenheter i Sexkantsskruvar och dess effekt på vridande tillförlitlighet

Dimensionen tvärsöver (AF) för en sexkantskruv är parametern som avgör om en skiftnyckel eller hylsa sitter korrekt på fästhuvudet. Även om detta verkar okomplicerat, har toleransfönstret som tilldelats AF - och hur det interagerar med skiftnyckeltillverkningstoleranser - en direkt effekt på huruvida installationsmomentet överförs effektivt eller om verktyget slirar, rundar plattorna eller applicerar ojämn belastning. Enligt ISO 4014 och DIN 931 är AF-toleransen för en sexkantskruv i produktklass A specificerad som h15 för storlekar upp till M16, vilket tillåter en betydande negativ avvikelse från nominellt. För en M10-bult (nominell AF 17 mm) är minsta tillåtna AF under h15 16,73 mm — ett gap på 0,27 mm i förhållande till nominellt.

Isolerat låter 0,27 mm försumbart. Kombinerat med en vanlig skiftnyckel tillverkad med sin egen tolerans (vanligtvis 0,19 mm på käftöppningen för en 17 mm skiftnyckel enligt DIN 894), kan det totala spelet mellan skiftnyckelbacken och bulten nå 0,46 mm. Vid högt vridmoment tillåter detta spel rotationsslop som koncentrerar kontaktspänningen vid de plana hörnen istället för att fördela den över hela den plana ytan. Resultatet är hörnavrundning - först på bulten, sedan på skiftnyckelns käft - och en progressiv förlust av ingrepp som vanligtvis blir oacceptabel efter 5–15 cykler med högt vridmoment. För applikationer som kräver upprepad installation och borttagning är specificering av en snävare AF-tolerans vid upphandling – eller uppgradering till en sexkantskonfiguration (allen) som eliminerar käkfrigång helt – en konkret motåtgärd utan strukturella påföljder.

Suzhou Anzhikou Hardware Technology Co., Ltd. tillverkar sexkantsskruvar med tvärgående dimensioner som hålls till kundspecificerade toleransfönster snävare än ISO-standardens standard, med hjälp av gängrullnings- och CNC-utrustning som introducerats från Taiwan och Japan som kan bibehålla dimensionell konsistens över produktionskörningar med stora volymer utan att ge avkall på produktionshastigheten.

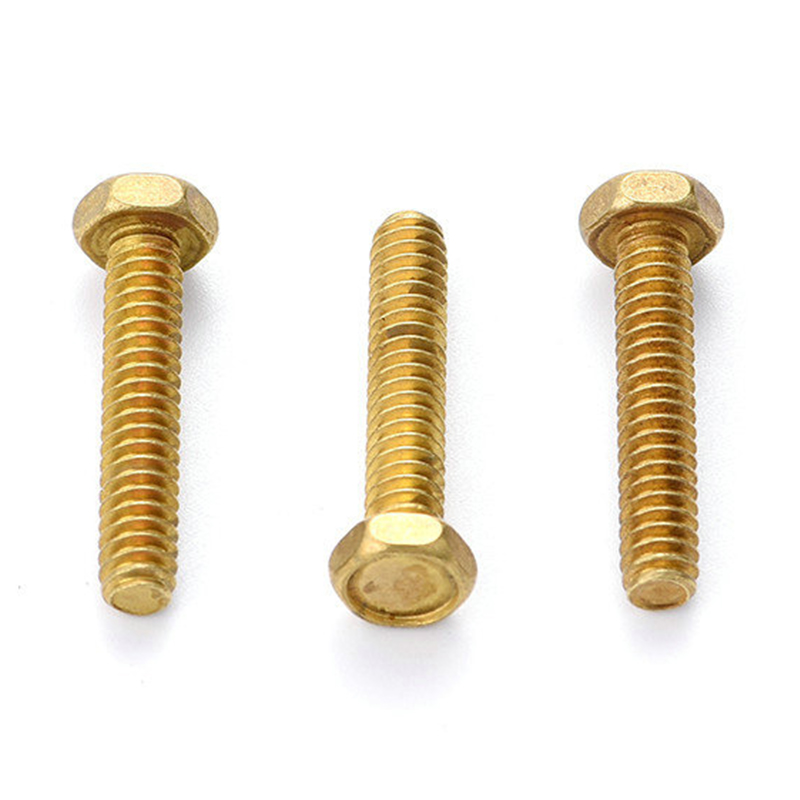

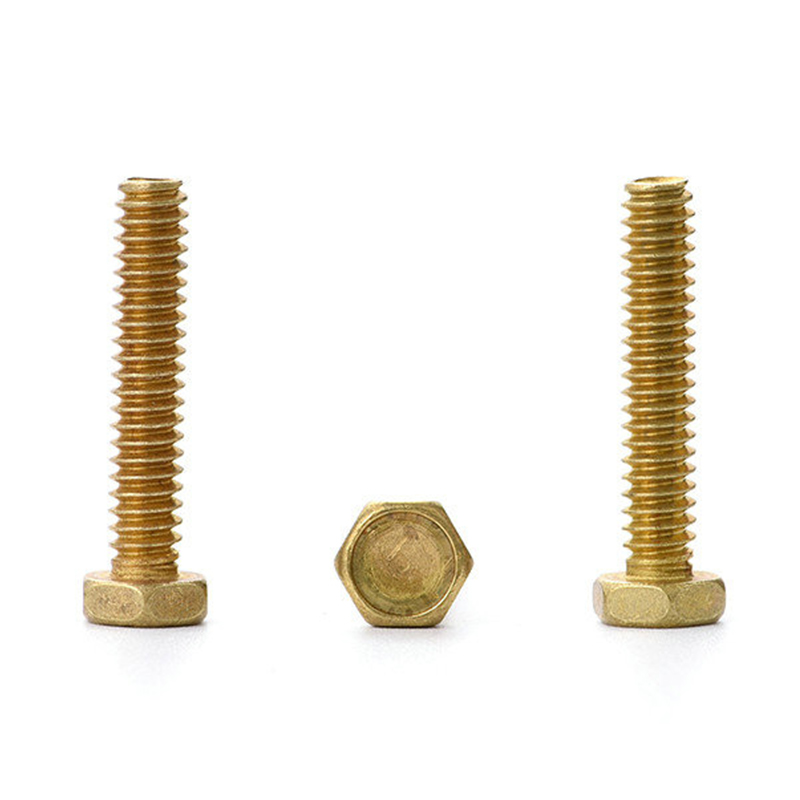

Sexkantsbultar i massiv mässing i elektriska och jordade tillämpningar — Konduktivitet vs. styrka avvägningar

Mässing väljs ofta för sexkantsbultar i elektriska kapslingar, jordande samlingsskenor och kopplingsplintar på grund av dess elektriska ledningsförmåga - men ledningsförmågan hos mässingslegeringar varierar avsevärt beroende på sammansättning, och skillnaden spelar roll i applikationer där kontaktresistans är en designparameter. De två vanligaste mässingslegeringarna som används vid tillverkning av fästelement är CuZn39Pb3 (cirka 15–18 % IACS-konduktivitet) och CuZn36Pb3 (17–20 % IACS). Som jämförelse är ren koppar 100 % IACS och aluminium 6061 är ungefär 40 % IACS. Mässingsbultar är därför inte en ersättning för koppar där lågt kontaktmotstånd är kritiskt – de är en strukturell kompromiss som ger adekvat ledningsförmåga tillsammans med mycket bättre bearbetbarhet och gängformningsprestanda än ren koppar.

I jordningsapplikationer är den mer kritiska faktorn ofta inte bulkledningsförmågan utan gränssnittsresistansen vid bultens lageryta och gängingrepp. Oxidlager på mässingsytor - som bildas inom några timmar efter exponering för luft - ökar kontaktmotståndet med en storleksordning jämfört med nybearbetade ytor. För att bibehålla lågt kontaktmotstånd krävs antingen en ytbehandling som hämmar oxidation (försilverplätering för högpresterande jordning, nickelplätering för allmänt bruk) eller en fogdesign som säkerställer tillräckligt kontakttryck för att mekaniskt bryta igenom oxidskiktet. Vridmomentvärden som enbart beräknas för strukturell fastspänning är ofta otillräckliga för att uppnå denna oxidförskjutning – jordningsförbandsdesignstandarder som IEEE 837 och IEC 61439 hanterar detta med separata vridmoment- och kontakttryckskrav som överstiger typiska strukturella fästelementspecifikationer.

Sexkantsbultar i massiv mässing uppvisar också ett fenomen som kallas spänningskorrosionssprickning (SCC) i närvaro av ammoniakhaltiga atmosfärer - jordbruksanläggningar, kylanläggningar och vissa vattenreningsmiljöer. Högzinkmässingslegeringar (över 15 % Zn) är särskilt känsliga. Där SCC-risk föreligger, ger specificering av en lägre zink-mässing (CuZn10 eller CuZn15) eller byte till en kiselbronslegering avsevärt bättre SCC-beständighet med endast en blygsam minskning av bearbetbarheten. Anzhikous ingenjörsteam utvärderar kundernas driftsmiljöer som en del av materialvalsprocessen för beställningar av anpassade fästelement, och flaggar proaktivt SCC-risker innan produktionen påbörjas.

Beräkning av gängingreppslängd för sexkantsskruvar i passande material som inte är av stål

Tumregeln att "gängingrepp ska vara lika med en bultdiameter" härstammar från stål-i-stål-fogdesign och överförs inte säkert till enheter där det gängade hålet är i aluminium, zinkpressgjuten, mässing eller teknisk plast. Dessa material har avsevärt lägre gängskjuvhållfasthet än stål, vilket innebär att under samma axiella bultbelastning remsar de matchande gängorna innan själva bulten går sönder. Minsta ingreppslängd för att förhindra gängavskalning måste räknas om för det faktiska gängade materialet, och den erforderliga längden är ofta 1,5× till 3× bultdiametern beroende på materialpar.

Den styrande fellägesjämförelsen för sexkantskruvförband i blandade material är som följer:

En praktisk innebörd: sexkantsbultar i massiv mässing som är gängade i ett mässingshölje är faktiskt ett välmatchat materialpar - bulten och matchande gängor har nästan identisk skjuvhållfasthet, vilket gör förutsägelse av fogbrottsläge okomplicerad och att gängan kliar mindre sannolikt än i kombinationer av olika metall. Detta är en meningsfull fördel i precisionsinstrumenthus, ventilhus och VVS-armaturer där mässing-på-mässing-skarvar är vanliga och lång livslängd mellan demonteringscyklerna förväntas.

Fastighetsklassmärkningar på sexkantsskruvar och vad de inte berättar om trötthetsliv

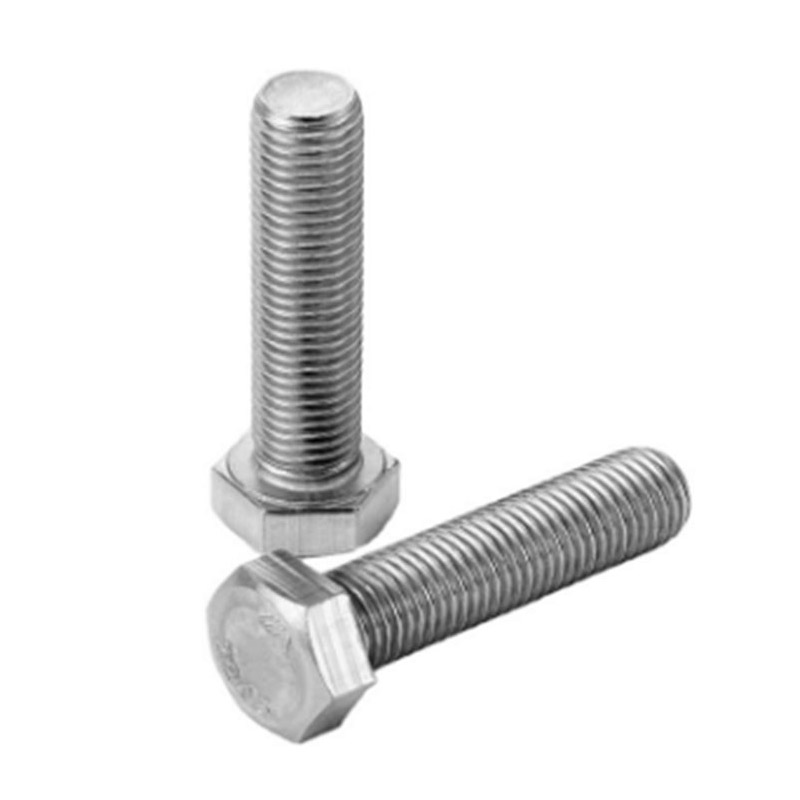

ISO 898-1 egenskapsklassmärkningar – 8.8, 10.9, 12.9 präglade på sexkantshuvudet – kommunicerar minsta draghållfasthet och sträckgräns för fästelementet, vilket är tillräckligt för beräkningar av statisk belastning. Vad dessa markeringar inte kommunicerar är utmattningshållfasthet, skårkänslighet eller prestanda under cyklisk belastning - tre egenskaper som avgör om en sexkantskruv överlever en vibrerande enhet under en designlivstid på miljontals belastningscykler. En bult i egenskapsklass 8.8 från två olika tillverkare, som båda uppfyller minimidragkraven, kan skilja sig i utmattningsbeständighetsgräns med 30–40 % beroende på gängrotsradie, ytfinish vid gängutloppet och restspänningstillstånd från valsningsprocessen.

Gängvalsning, i motsats till gängskärning, är den nyckelprocessvariabel som mest signifikant påverkar utmattningsprestandan. Rullning inducerar kvarvarande tryckspänning i gängroten - den högsta spänningskoncentrationszonen i en axiellt belastad bult - som direkt motverkar dragutmattningsspänningen och höjer den effektiva uthållighetsgränsen. Valsade gängor på fastighetsklass 8.8 bultar har i publicerade studier visat sig överskrida utmattningslivslängden för gängade bultar av samma egenskapsklass med faktorer på 2× till 4× under identiska belastningsförhållanden. Det är därför som specificering av "trådar valsade efter värmebehandling" (snarare än tidigare) i kritiska utmattningsapplikationer ger en mätbar säkerhetsmarginal utöver vad egenskapsklassmärkningen ensam förmedlar.

För sexkantsbultar i massiv mässing kompliceras utmattningsdesignen ytterligare av mässings lägre utmattningsförhållande (hållbarhetsgräns till draghållfasthet) jämfört med stål – vanligtvis 0,25–0,30 för mässing mot 0,40–0,50 för medelstort kolstål. Detta innebär att en mässingsbult som arbetar med 40 % av sin draghållfasthet under cyklisk belastning fortfarande kan vara i ett utmattningskritiskt tillstånd, medan en stålbult med samma spänningsfraktion skulle vara säkert under sin uthållighetsgräns. Suzhou Anzhikou Hardware Technology Co., Ltd. använder utrustning för gängrullning som en del av sin standardproduktionsprocess för sexkantskruvar av både stål och mässing, vilket säkerställer att fördelen med kvarvarande kompressionsspänning är konsekvent närvarande oavsett batchstorlek – en processkapacitet som direkt stöder kunder som designar för utmattningskritisk service på dess exportmarknad för 40-länder.
