ISO 7380-1 vs ISO 7380-2: Förstå den strukturella skillnaden mellan standardskruvar och flänsskruvar

ISO 7380 publiceras i två distinkta delar som ofta blandas ihop i inköps- och teknisk dokumentation, vilket leder till felaktiga ersättningar som äventyrar gemensamma prestanda. ISO 7380-1 definierar insexskruven med ett vanligt kupolhuvud och ingen fläns – huvudets bäryta är begränsad till den cirkulära undersidan av själva kupolen. ISO 7380-2 definierar den flänsade varianten, som lägger till en integrerad brickfläns under det kupolformade huvudet, vilket ökar lagerytans diameter med cirka 30 % till 40 % i förhållande till huvuddiametern för samma nominella skruvstorlek. Denna skillnad är inte kosmetisk: flänsen förändrar i grunden tryckspänningsfördelningen vid fogytan och avgör om skruven är lämplig för användning i mjukare underlagsmaterial utan separat bricka.

Huvudhöjden som specificeras i ISO 7380-1 är nominellt lika med en fjärdedel av den nominella skruvdiametern - betydligt lägre än motsvarande ISO 4762 insexskruv, vars huvudhöjd motsvarar ungefär två tredjedelar av den nominella diametern. Denna reducerade huvudhöjd är den definierande funktionella egenskapen hos knapphuvudets design: den tillåter användning i grunda försänkningsfickor, ger ett lågprofilerat yttre utseende på monteringsytan och minskar risken för störningar med intilliggande glidande komponenter eller lock. Avvägningen är ett proportionellt kortare ingreppsdjup för insexhylsan, som direkt begränsar det maximala installationsmomentet och därmed den uppnåbara förspänningen - ett verifieringssteg som ofta hoppas över när knapphuvuden väljs enbart på grundval av deras låga utseende.

Lagerspänningsgränser: När ISO 7380-knapphuvuden kräver en bricka trots att standarden inte kräver en

Lagerspänningen som genereras under huvudet på en ISO 7380 skruv under installationen är högre än för en likvärdig ISO 4762 insexskruv med samma nominella diameter, eftersom knapphuvudets bärarea är mindre i proportion till den provbelastning som skruven tål. När denna lagerspänning överstiger den sammanpressande sträckgränsen för fogmaterialet vid kontaktzonen, bäddas huvudet gradvis in i ytan med varje termisk cykel eller vibrationshändelse, vilket eliminerar förspänning och orsakar ledavslappning utan någon synlig yttre indikation på fel.

Det flänsade knapphuvudet enligt ISO 7380-2 har utvecklats speciellt för att lösa detta problem med lagerspänningar i lätta legeringar utan att behöva en separat lös brickakomponent. Den integrerade flänsen ökar lagerytan med en faktor på cirka 1,6 till 1,9 beroende på nominell storlek, vilket minskar lagerspänningen proportionellt och utökar utbudet av substratmaterial i vilka skruven kan användas med full belastning utan risk för inbäddning.

Egenskapsklassval för ISO 7380-skruvar: varför 10,9 inte alltid är bättre än 8,8 i knapphuvudsapplikationer

ISO 7380 knappskruvar tillverkas kommersiellt i fastighetsklasserna 8.8 och 10.9 för kol och legerat stål, och i austenitiska rostfria kvaliteterna A2-70 och A4-70. Instinkten att specificera den högsta tillgängliga egenskapsklassen för alla applikationer för strukturella fästelement är specifikt problematisk för ISO 7380-knapphuvuden eftersom den begränsande faktorn i de flesta knapphuvudena lederna inte är skruvens dragkapacitet utan uttagets vridningskapacitet. Insexhylsan i ett ISO 7380-knapphuvud har ett sockeldjup som är ungefär 37 % kortare än en ISO 4762-skruv med samma nominella diameter. När en 10,9-gradig skruv kräver installationsmoment på 14 till 16 N·m för att uppnå en säker belastningsförspänning, men den korta hylsan kan bara hålla 10 till 12 N·m innan hylsförvrängning initieras, blir den högre egenskapsklassen kontraproduktiv.

Den praktiska vägledningen för val av fastighetsklass enligt ISO 7380 är därför:

• M3 till M6 intervall: Fastighetsklass 8.8 är lämplig för de flesta tillämpningar. Hylsdjupet i dessa storlekar ger tillförlitlig vridmomentöverföring till 8,8 proof belastning utan risk för hylsaskador när en korrekt dimensionerad, oanvänd insexnyckel används.
• M8 till M12 intervall: Fastighetsklass 10.9 blir genomförbar eftersom det större absoluta hylsdjupet ger tillräckligt ingrepp för det högre vridmomentkravet. Hylsans tillstånd måste dock övervakas noggrant - slitna insexnycklar vid M8 och uppåt kan ta bort ett 10,9-gradigt ISO 7380-uttag i en enda installationshändelse.
• När maximal förspänning är obligatorisk i små diametrar: Överväg att byta till ISO 4762 insexskruvar på samma plats istället för att uppgradera egenskapsklassen för en ISO 7380. Den högre huvudhöjden i ISO 4762 ger det hylsdjup som krävs för att säkert överföra 10,9-gradigt installationsmoment.
• Rostfria stålsorter (A2-70, A4-70): Anti-gripmassa och kontrollerad installationshastighet är obligatoriska för rostfria knapphuvuden i rostfria gängade hål för att undvika gnagsår.

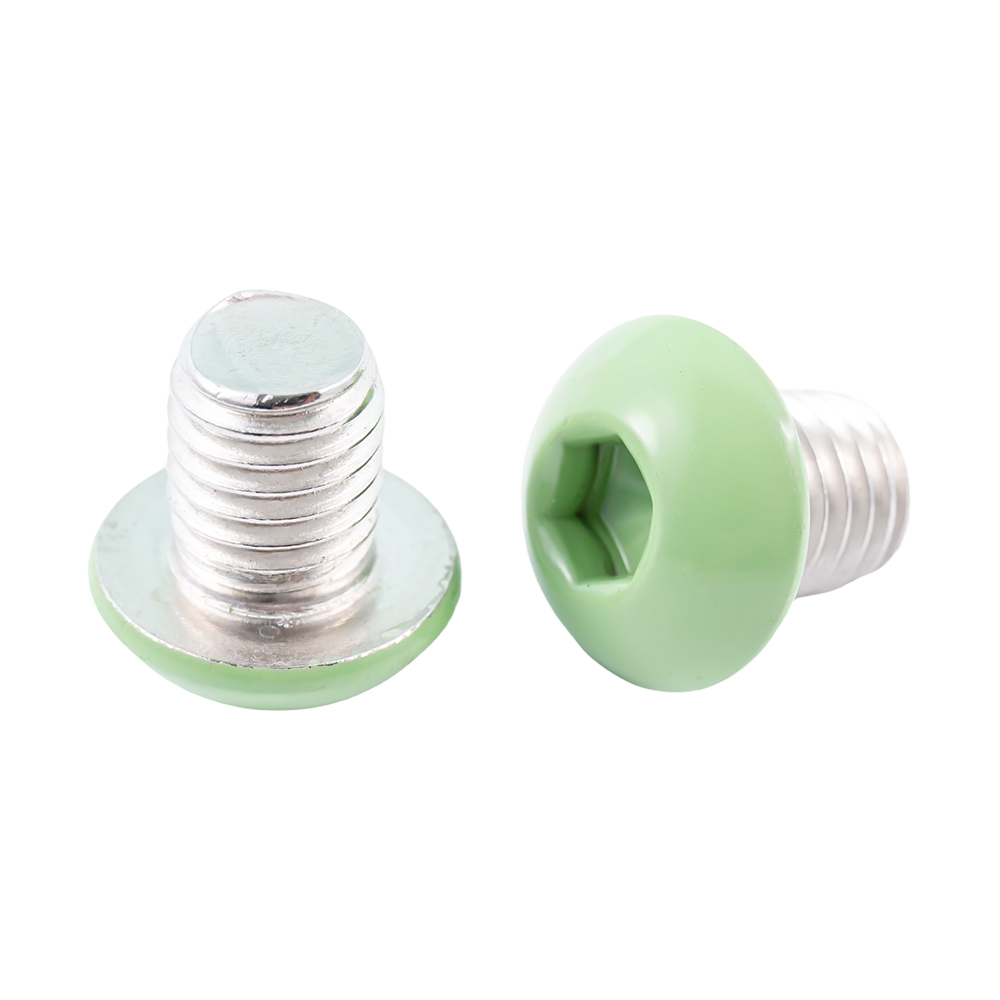

Ytbehandlingsalternativ för ISO 7380-skruvar och deras inverkan på dimensionsöverensstämmelse

ISO 7380 specificerar skruvens mekaniska och dimensionella egenskaper i obestruket tillstånd, och ytbehandlingar som appliceras efter tillverkningen tillför material till de yttre ytorna som måste beaktas vid verifiering av dimensionsöverensstämmelse. De beläggningsalternativ som används mest för ISO 7380-knappskruvar, tillsammans med deras dimensions- och prestandaimplikationer, är:

• Svart oxid: Lägger till mindre än 0,0005 mm på alla ytor och har ingen mätbar effekt på gängklass eller huvuddimensionell överensstämmelse. Standardfinish för mekaniska monteringar inomhus, verktygsfixturer och elektroniska kapslingar där ett icke-reflekterande svart utseende specificeras.
• Zinkgalvanisering (klar eller gul kromat): Lägger till 5 till 12 mikron per yta. Plätering över 10 mikron på 6g-gängor riskerar att tighta passformen eller fel och kräver att basskruven tillverkas i en 6e-toleransklass för att ge pläteringstillägg.
• Nickelplätering: Ger en ljus, korrosionsbeständig yta med 8 till 15 mikron per sida. Nickelpläterade knapphuvuden i applikationer med hudkontakt måste testas för nickelfrisättningsöverensstämmelse med EU REACH Annex XVII Entry 27.
• Dacromet / geomet flingbeläggning: Appliceras med en total tjocklek på 8 till 20 mikron, vilket ger 500 till 1 000 timmars saltspraymotstånd utan risk för väteförsprödning. Den högre friktionskoefficienten (0,12 till 0,16) måste beaktas i vridmomentspecifikationen — samma installationsmoment ger cirka 15 % mindre förspänning jämfört med förzinkade skruvar.
• PVD-beläggningar (TiN, CrN, DLC): Applicerad vid 1 till 4 mikron, lägger PVD till en försumbar dimensionell tillväxt samtidigt som den ger en ythårdhet på 1 500 till 5 000 HV. Specificerat i avancerade cykelkomponenter, medicinsk utrustning och optiska precisionsinstrument.

Design av försänkningshål och öppningshål för ISO 7380-installationer: Undviker de vanligaste ritningsfelen

ISO 7380-knappskruvar installeras oftast i försänkta hål som försänker det kupolformade huvudet under eller i nivå med monteringsytan. Geometrin hos dessa försänkningar anges rutinmässigt felaktigt på tekniska ritningar. De tre vanligaste ritningsfelen för ISO 7380 mothålsspecifikationer och deras konsekvenser är:

• Ange försänkningsdjup lika med nominell huvudhöjd: Med dimensionella toleranser på både skruven och det bearbetade försänkningshålet kommer kupolen antingen sticka ut något över ytan eller sitta under plan. Korrekt praxis lägger till 0,1 mm till 0,2 mm till den nominella huvudhöjden när man anger försänkningsdjup för att säkerställa en konsekvent plansätning.
• Använda ett platt bottenhål för kupolformade huvuden: En plattbottnad cylindrisk försänkning kommer i kontakt med kupolen endast vid dess omkretskant, vilket skapar en linjekontakt som koncentrerar spänningen och inte ger någon sidostabilisering för skruvhuvudet under skjuvbelastning. Den korrekta försänkningsdiametern är 0,3 mm till 0,5 mm större än den nominella huvuddiametern.
• Misslyckades med att ange åtkomstavstånd för sexkantnyckel ovanför försänkningen: Konstruktioner som endast ger 5 mm till 8 mm fritt utrymme ovanför försänkningen kräver antingen en insexnyckel med kulände (som minskar det överförbara vridmomentet med 25 % till 30 %) eller en sexkantsskruv med T-handtag – som båda måste tas med i det specificerade installationsmomentet.

Icke-standard ISO 7380-varianter: anpassade huvuddiametrar, utökade sockeldjup och lågmagnetiska alternativ

Standarddimensionsserien definierad i ISO 7380 täcker nominella storlekar M3 till M16 med fasta huvuddiameter och höjdförhållanden. I många precisionstillämpningar matchar dessa standardförhållanden inte optimalt designkraven, och anpassade varianter av knapphuvudformen specificeras för att tillgodose specifika funktionella behov.

Utökad huvuddiameter för ökad lageryta

Genom att öka huvuddiametern utöver ISO 7380-standarden samtidigt som knapphuvudets kupolprofil bibehålls, produceras ett fästelement med avsevärt större lageryta som eliminerar behovet av en separat bricka i mjuka substratapplikationer. Anpassade huvuddiametrar på 1,5× till 2,0× standarden ISO 7380 huvuddiameter är möjliga genom kall rubrik i en anpassad form och tillverkas kommersiellt i satser om 5 000 stycken eller mer. Kupolprofilen måste göras om proportionellt när huvuddiametern ökas för att bibehålla det avsedda lågprofilutseendet.

Utökat sockeldjup för överföring med högre vridmoment

Att producera ett ISO 7380-profilhuvud med ett sockeldjup som matchar eller närmar sig ISO 4762-standarden skapar en hybridgeometri som ger det lågprofilerade yttre utseendet av ett knapphuvud med hylsingrepp och vridmomentkapacitet hos en skruv. Denna icke-standardiserade konfiguration används i applikationer där maximal förspänning krävs men det utskjutande cylindriska huvudet på en ISO 4762-skruv är oacceptabelt. Det ökade sockeldjupet uppnås genom att specificera en större huvudhöjd i verktyget för kall riktning, vilket vanligtvis lägger till 0,5 mm till 1,5 mm utöver ISO 7380-standarden för storlekarna M4 till M8. Suzhou Anzhikous interna verktygskapacitet gör det möjligt att införliva specialanpassade sockets djupspecifikationer i rubrikformens design och valideras genom första artikelinspektion innan produktionssläpp.

Lågmagnetiska och icke-magnetiska kvaliteter

Standard austenitiskt rostfritt stål ISO 7380 skruvs har en låg men icke-noll magnetisk permeabilitet på grund av den deformationsinducerade martensit som bildas under den kalla kursen. För tillämpningar i MRI-utrustning, magnetometeraggregat och precisionskompassinstrument kräver verkligt icke-magnetiska ISO 7380-knapphuvuden antingen en post-heading-lösningsglödgning eller specifikation av en superaustenitisk legeringskvalitet som 316LN eller 904L. Dessa icke-magnetiska varianter är skräddarsydda artiklar som tillverkas i små partier enligt kundspecifikation, och för att verifiera den magnetiska permeabiliteten hos färdiga skruvar krävs Helmholtz-spolmätning eller en kalibrerad permeabilitetsmätare - ett standardmagnettest med halleffekt är otillräckligt för att upptäcka de små permeabilitetsökningarna som misslyckas med precisionsinstrumentspecifikationerna.
