Set Screws & Grub Screws: Professional Industry Knowledge Guide

Varför skruvar bort skruvar – och hur man förhindrar det

Ett av de vanligaste felen på fältet med insexskruvar är insexkantslist, där insexnyckeln inte längre biter och skruven blir omöjlig att köra eller ta bort. Detta händer sällan eftersom skruven är defekt - det kommer nästan alltid ner på tre orsaker som kan förhindras: att använda fel nyckelstorlek, applicera vridmoment på en sliten eller underdimensionerad insexnyckel eller installera skruven med felinriktade verktyg som rundar av hylshörnen vid det allra första varvet. Den inre sexkanten i en skruv är precisionsformad, och till och med en 0,1 mm-nyckel-till-sockel-omatchning ökar dramatiskt kontaktspänningen per hörn, vilket accelererar slitaget.

Skruvens materialkvalitet spelar också en direkt roll. Grade 45H rostfria ställskruvar har en mjukare hylsa än Grade 14.9 legerat stål versioner bearbetade av 40Cr eller SCM435 stål. När applikationer med högt vridmoment kräver rostfritt stål för korrosionsbeständighet, är byte till en TORX- eller spline-drivhylsa i stället för en standard sexkant den mest praktiska uppgraderingen - spline-drev fördelar vridmoment över fler kontaktpunkter och minskar risken för avskalning med över 30 % jämfört med sexkantshylsor med motsvarande skruvstorlekar. Hos Suzhou Anzhikou finns icke-standardiserade drivkonfigurationer inklusive spline, tri-lobe och dubbla sexkantshylsor tillgängliga på anpassade skruvar ner till M2 diameter.

Att välja rätt skruvspetsstil för din applikation

Punktgeometrin för en ställskruv är inte kosmetisk – den bestämmer hur belastningen överförs, om den passande axeln är permanent märkt och om skruven kommer att lossna under vibrationer. Att välja fel punkttyp är en vanlig orsak till för tidig lossning, axelskada och positionsförskjutning i precisionsenheter. De fem mest använda punktstilarna har var och en ett distinkt mekaniskt syfte:

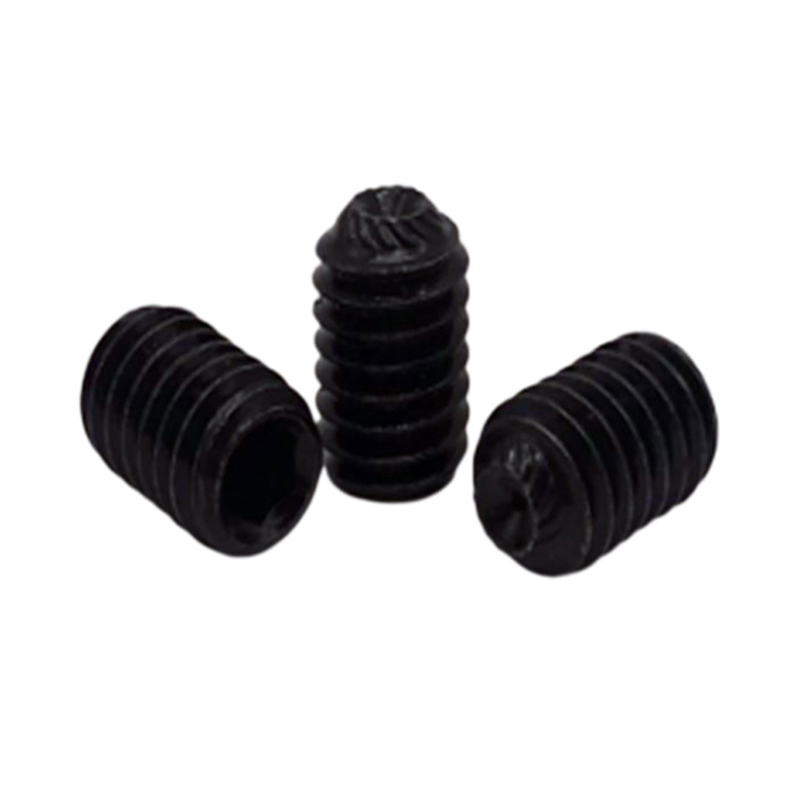

I praktiken står cuppoängen för över 70 % av ställskruv användning globalt eftersom det ger ett starkt bett utan att kräva en förborrad inskärning på skaftet. Men för optiska instrument, precisionsställdon eller andra enheter där axelborttagning och ompositionering förväntas, är den plana spetsen det korrekta valet – den fördelar klämbelastningen över ett bredare område och lämnar inga permanenta vittnesmärken. Spetsskruvar är särskilt användbara vid indexeringsjiggar och rattmekanismer, där den förlängda cylindriska nosen griper in i ett tvärborrat hål i axeln för att helt eliminera rotationsspel.

Vridmomentspecifikationer och den dolda risken för att skruvar för hårt dras åt

De flesta ingenjörer tillämpar åtdragningsmoment instinktivt på inställningsskruvarna - en fast varv tills den känns åtsittande. Detta tillvägagångssätt är problematiskt eftersom stiftskruvar, till skillnad från genomgående bultar, inte har någon bulthuvudfläns för att signalera klämbelastning genom taktil återkoppling. Att dra åt en ställskruv med liten diameter är extremt enkelt och har två destruktiva resultat: gängavskalning i det gängade hålet (särskilt i aluminiumhus) och invändig sexkantsdeformation som förhindrar framtida borttagning.

De rekommenderade sätsmomenten för standardskruvar med insex i legerat stål (Grad 14.9) är följande, och bör behandlas som övre gränser snarare än mål:

• M2 (sexnyckel 0,9 mm): 0,1 – 0,15 N·m
• M2,5 (sexnyckel 1,3 mm): 0,2 – 0,3 N·m
• M3 (sexnyckel 1,5 mm): 0,4 – 0,6 N·m
• M4 (sexnyckel 2,0 mm): 1,0 – 1,5 N·m
• M5 (sexnyckel 2,5 mm): 2,0 – 3,0 N·m
• M6 (sexnyckel 3,0 mm): 4,0 – 5,5 N·m
• M8 (sexnyckel 4,0 mm): 9,0 – 12,0 N·m

När värdmaterialet är en aluminiumlegering (t.ex. 6061-T6), minska ovanstående vridmomentvärden med cirka 40 % för att undvika att gängan dras ut. För applikationer i vibrationsutsatta miljöer - motorer, växellådor, pumpar - är det mer tillförlitligt att applicera en liten mängd medelstark gänglåsande blandning (motsvarande Loctite 243) på gängorna före installationen än att förlita sig på enbart vridmoment. Detta eliminerar behovet av överdriven klämkraft samtidigt som ett brytmoment bibehålls som motstår självlossning under cykliska belastningar.

Materialval utöver rostfritt: När ska man använda skruv av legerat stål, mässing eller titan

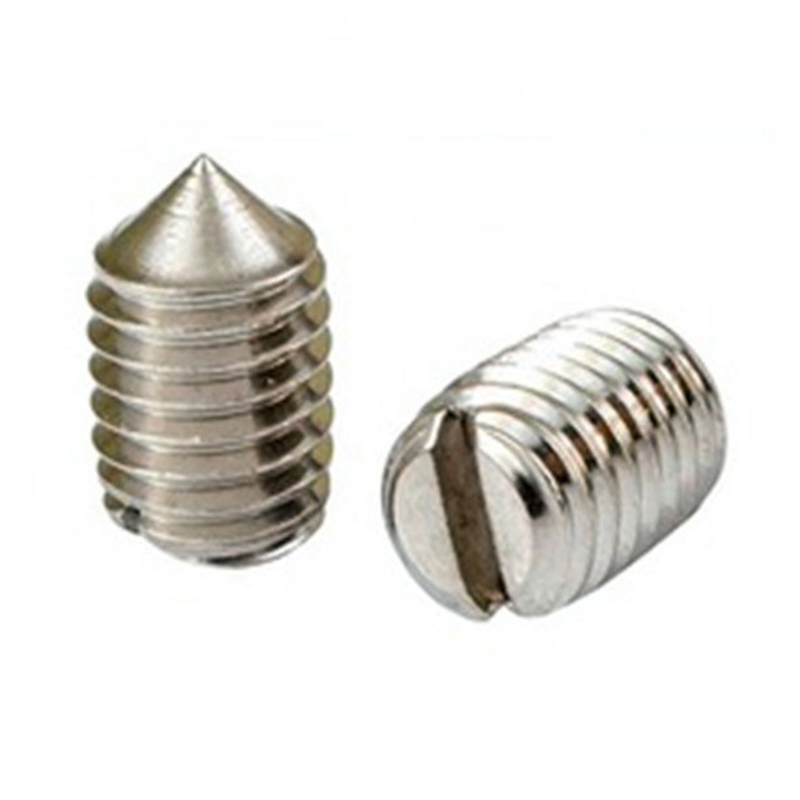

Standardantagandet för korrosionsbeständiga ställskruvar är rostfritt stål - vanligtvis A2 (304) eller A4 (316). Även om detta är lämpligt för de flesta miljöer, är det inte alltid det optimala valet, och att välja fel material leder till problem som blir uppenbara först efter installationen. Att förstå avvägningarna mellan tillgängliga material är avgörande för precision och specialtillämpningar.

Legerat stål (12,9 / 14,9 kvalitet)

Ställskruvar av svart oxid eller zink-fosfatbelagd legerat stål erbjuder den högsta hårdheten och inre hylsan av alla standardalternativ. Den värmebehandlade kärnan (vanligtvis SCM435 eller 40Cr stål) motstår deformation av hylsan under högt vridmoment, vilket gör dessa till det korrekta valet för applikationer med hög klämkraft på härdade axlar. De är inte lämpliga för fuktiga eller kemiskt aggressiva miljöer utan extra ytskydd.

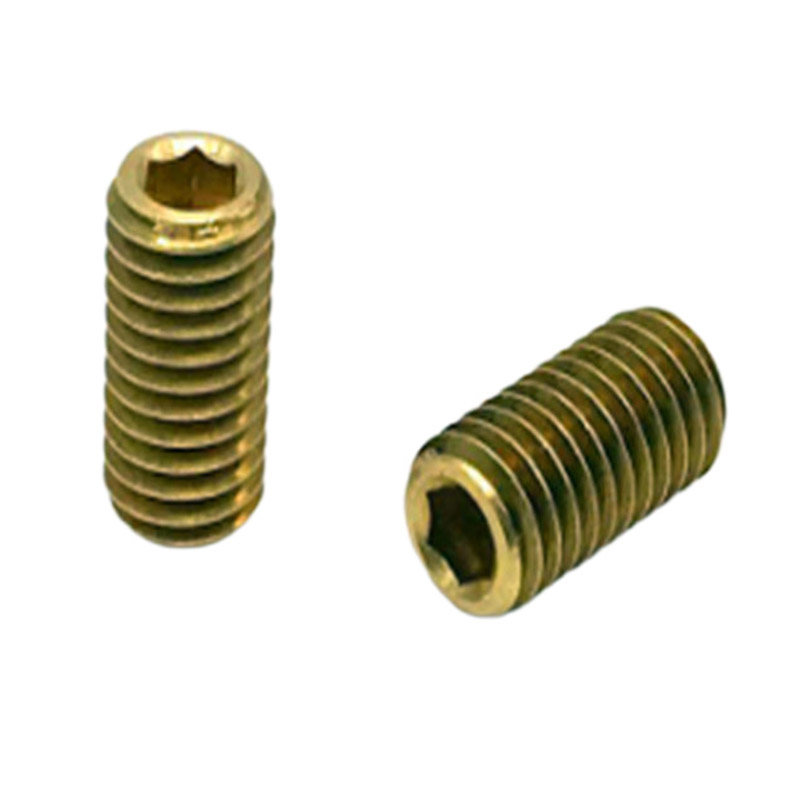

Mässingsskruvar

Mässingsskruvar är icke-magnetiska, gnistfria och elektriskt ledande - egenskaper som gör dem oumbärliga i elektronik, explosiva miljöer och precisionsinstrument där järnhaltig hårdvara skulle orsaka störningar. Den mjukare mässingsspetsen förhindrar också skåror på polerade rostfria eller kromade skaft. Deras lägre hårdhet innebär att ställskruvar i mässing aldrig ska användas i spännroller med högt vridmoment, men för justerskruvar, jordningskontakter och sensorplacering i medicinsk eller laboratorieutrustning är mässing ofta det enda lämpliga valet.

Titan set skruvar

Stiftskruvar av titankvalitet 5 (Ti-6Al-4V) specificeras i flyg-, avancerade cykling- och medicintekniska tillämpningar där viktminskning är avgörande och korrosionsbeständighet i kroppsvätskor eller aggressiva atmosfärer krävs. Med ungefär 56 % av vikten av motsvarande rostfritt stål ger titaninställningsskruvar betydande massbesparingar i sammansättningar där dussintals fästelement används. Skavning — titans tendens att kallsvetsa under glidkontakt — måste hanteras genom att applicera anti-kärvmassa på gängorna före installation.

Trådinkopplingslängd: Den mest förbisedda parametern i utformningen av skruv

Till skillnad från en standardbult där gängingrepp visuellt kan bekräftas genom att räkna exponerade gängor, sitter en ställskruv helt nedsänkt i ett blindgängat hål - vilket gör det omöjligt att verifiera ingreppsdjupet genom syn efter installationen. Otillräckligt gängingrepp är en av de främsta orsakerna till fel på utdragsskruven vid axiell belastning, och det är nästan alltid ett konstruktionsfel snarare än ett tillverkningsfel.

Den minsta gängingreppslängden som krävs för att utveckla skruvens fulla draghållfasthet beror på skruvens och det gängade materialets relativa hårdhet. Följande riktlinjer gäller för standardskruvar med insex:

• Legerat stålskruv i stålhölje: Minsta ingrepp = 1,0× skruv nominell diameter (t.ex. M6 behöver minst 6 mm gängingrepp).
• Legerat stålskruv i aluminiumhölje: Minsta ingrepp = 1,5–2,0× skruv nominell diameter för att kompensera för lägre draghållfasthet hos aluminiumgängor.
• Rostfri skruv i plasthölje: Minsta ingrepp = 3,0× skruv nominell diameter; spiralformade insatser (t.ex. Helicoil) rekommenderas starkt.
• I vibrationsmiljöer: Lägg till 25–50 % till ovanstående minimivärden som en säkerhetsmarginal mot progressiv lossning.

När husets väggtjocklek inte tillåter tillräckligt ingreppsdjup, är lösningen att antingen öka skruvdiametern eller byta till en längre stiftskruv och använda en genomgående gängad utformning. Hylsskruvar med anpassad längd – inklusive icke-standardiserade längder som inte finns i kataloglager – kan tillverkas med exakta specifikationer, vilket är ett vanligt krav för konstruktörer av precisionsmekanismer som arbetar med kompakta höljen.

Lösningsförhindrande lösningar som är specifika för stiftskruvar i roterande enheter

Standardställskruvar som används för att fixera remskivor, kugghjul, kammar och kragar på roterande axlar är bland de mest vibrationsexponerade fästelementen i någon maskin. Till skillnad från flänsade fästelement som drar nytta av friktion under bulthuvudet, förlitar sig stiftskruvar helt på gängfriktion och punkt-till-axel-ingrepp för att motstå lossning. I kontinuerligt roterande sammansättningar - speciellt de med riktningsomkastningar, start-stoppcykler eller obalanserade belastningar - är detta ofta otillräckligt utan ytterligare åtgärder.

De mest effektiva anti-lossningsstrategierna för ställskruvar i roterande applikationer, rangordnade från enklaste till mest robusta, är:

• Dubbel ställskruvstapling: Montera två ställskruvar av samma storlek i samma gängade hål, med den inre skruven inställd på rätt vridmoment och den yttre skruven ordentligt åtdragen mot den. Den tryckande förspänningen mellan de två skruvarna ökar dramatiskt motståndet mot självlossning utan några ytterligare komponenter.
• Förskjutna dubbla ställskruvar: Använd två gängade hål med 90° eller 120° förskjutning runt navets omkrets. Detta fördelar klämbelastningen jämnare runt axeln och förhindrar att axeln spänns eller förskjuts axiellt under excentriska belastningar.
• Nylon-patch ställskruvar: Dessa har en förapplicerad nylonlapp på gängflankerna som deformeras till den passande gängan vid installationen, vilket skapar ett mekaniskt lås som inte är beroende av enbart friktion. Effektiv för applikationer där flytande gänglås är förbjudna.

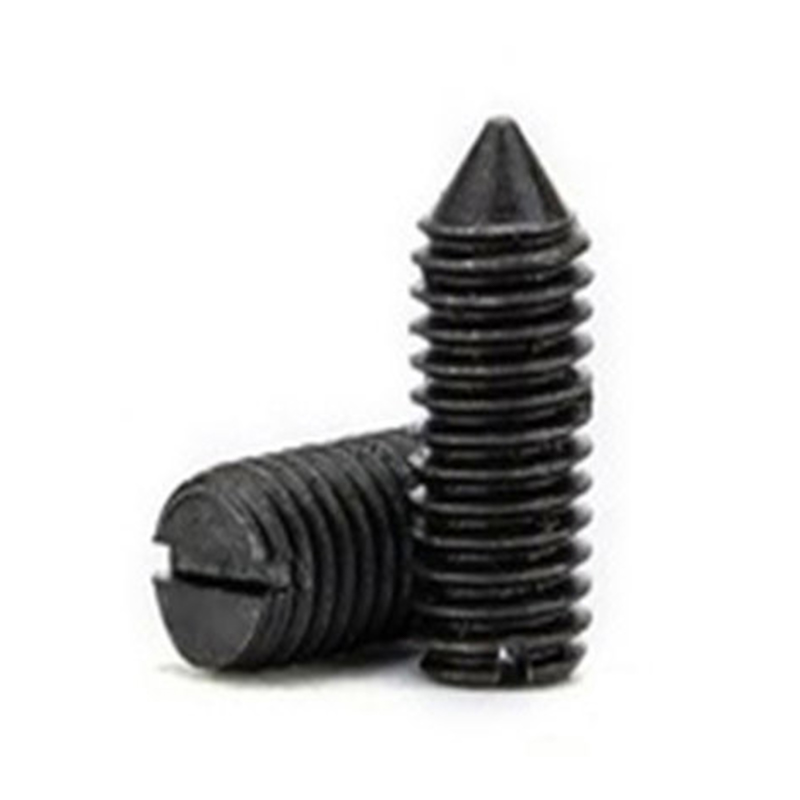

• Förborrade axelindrag: För permanenta installationer skapar en liten konisk fördjupning borrad i axeln vid ställskruvens kontaktpunkt – matchad med en konpunktsskruv – en positiv mekanisk förregling som motstår både rotations- och axiell rörelse även under kraftiga vibrationer.

Nylonlappar och helnylonspetsade ställskruvar är specialanpassade föremål som kräver specifika produktionsverktyg. Suzhou Anzhikous tillverkningsmöjligheter inkluderar nyloninsättningsskruvar med lapptäckning optimerad för engångs- eller fleranvändningsinstallationscykler, tillverkade till kundspecificerade gängstorlekar, längder och spetsgeometrier.
