Nylon lappskruvar är gängade fästelement som innehåller en remsa, lapp eller hel periferisk beläggning av nylon – även kallad polyamid – applicerad direkt på en del av skruvens gängade skaft under tillverkning. När skruven drivs in i ett passande gängat hål, komprimeras nylonmaterialet mellan skruvgängans flanker och den inre gängan på muttern eller gängade hålet, vilket skapar en kontrollerad interferenspassning som dramatiskt ökar det rådande vridmomentet som krävs för att rotera fästelementet. Denna interferens genererar ett kontinuerligt friktionsmotstånd som förhindrar att skruven själv lossnar under vibrationer, termisk cykling och dynamisk belastning - förhållanden som gör att vanliga obehandlade fästelement gradvis backar ut och tappar klämkraft över tiden.
Nylonlappen appliceras typiskt som en termoplastisk pellet eller extrudering bunden till skruvgängorna under tillverkningsprocessen och täcker mellan en fjärdedel och en tredjedel av gängomkretsen över en längd av flera gängstigningar. Lappmaterialet deformeras elastiskt när skruven är installerad, anpassar sig exakt till den passande gänggeometrin och fyller utrymmet mellan han- och hongängor som annars skulle tillåta mikrorotation under vibrationer. Till skillnad från flytande gänglåsande lim, som härdar kemiskt och är svåra att ta bort utan värme eller lösningsmedel, ger nylonlappskruvar en mekanisk låsverkan som gör att fästelementet kan tas bort och återanvändas ett begränsat antal gånger samtidigt som effektiv låsningsprestanda bibehålls under flera installationscykler.
Kvaliteten och konsistensen hos en nylon lappskruvs låsningsprestanda beror direkt på precisionen och repeterbarheten av lappappliceringsprocessen. Att förstå hur lappen appliceras klargör varför lappens geometri, materialval och applikationstemperaturkontroll är kritiska kvalitetsparametrar som skiljer premiumfästen från billigare alternativ.
I den vanligaste tillverkningsmetoden matas färdiga och pläterade skruvar genom en automatiserad applikator som avsätter en uppmätt mängd smält nylon på gängytan genom ett precisionsmunstycke. Nylonet värms upp över sin smältpunkt - vanligtvis mellan 220 °C och 260 °C för standardpolyamid 6 eller polyamid 11 lappmaterial - och extruderas på gängytan i en kontrollerad remsa som täcker den specificerade båglängden och axiella utsträckningen. Skruven kyls sedan snabbt för att stelna lappen i intim kontakt med gängflankerna, vilket bildar en bindning mellan nylonet och basskruvmaterialet som motstår delaminering under installations- och borttagningscykler. Hela processen utförs på automatiserad utrustning som kan applicera lappar på tusentals skruvar per timme med konsekvent lappvikt, position och vidhäftningsstyrka verifierad genom statistisk processkontrollprovtagning.
En alternativ appliceringsmetod använder förformade nylonpellets eller -sniglar som sätts in i ett urtag som bearbetats i skruvskaftet och hålls kvar genom krympning eller stakning. Denna pelletsdesign ger en mer lokaliserad och förutsägbar interferenspassning än en randlapp och är att föredra i applikationer där fästelementet måste installeras i blinda hål där spånbildning från den skurna nylonlappen kan kontaminera enheten. Både rand- och pelletsdesigner omfattas av industristandarder inklusive IFI 125, DIN 267 Part 28 och NAS 2183, som definierar de rådande vridmomentprestandakraven som ett nylonfäste måste uppfylla vid första installationen och efter specificerat antal återanvändningscykler.
Att specificera nylonlappskruvar korrekt kräver att man förstår prestandaparametrarna som definierar deras låsningseffektivitet och fastställer gränserna för deras tillförlitliga arbetsområde. Följande tabell sammanfattar de viktigaste specifikationerna som publicerats i datablad för nylonlappskruvar och deras praktiska betydelse vid val av fästelement.
| Specifikation | Definition | Typiskt värde/intervall |
| Rådande vridmoment (av vridmoment) | Vridmoment som krävs för att rotera skruven utan klämbelastning; själva låsmotståndet | Definieras av gängstorlek enligt IFI 125 / DIN 267-28 |
| Återanvändbarhet | Antal installations-/borttagningscykler med bibehållen lägsta rådande vridmoment | Vanligtvis 3–5 cykler för standardplåster |
| Temperaturområde | Drifttemperaturgränser inom vilka låsprestanda bibehålls | -60°C till 120°C (standardnylon); upp till 150°C (högtemperaturklasser) |
| Patch Coverage Arc | Periferisk utsträckning av nylonplåster på tråden | 90°–120° (rand); full 360° (full patch) |
| Basmaterialkompatibilitet | Matchande trådmaterial som är kompatibla med nylonlåsning | Stål, rostfritt stål, aluminium, mässing |
| Skruvklass/fastighetsklass | Mekanisk hållfasthetsklass för basskruven | Årskurs 5, årskurs 8 (tum); Klass 8.8, 10.9, 12.9 (statistik) |
En specifikation som kräver särskild uppmärksamhet i temperaturkänsliga applikationer är den övre driftstemperaturen för nylonplåstermaterialet. Standard polyamid 6-plåster börjar mjukna mätbart över 100°C, vilket gradvis minskar interferenspassningen och kan låta det rådande vridmomentet falla under det minimum som krävs för effektiv vibrationsmotstånd. Tillämpningar som involverar motorrum, avgassystems närhet, industriella ugnar eller högeffekts elektrisk utrustning bör specificera skruvar med högtemperaturplåster baserade på polyamid 11, polyamid 12 eller specialtekniska termoplaster klassade för kontinuerlig drift vid 150°C eller högre.
Nylonlappskruvar är en av flera tillgängliga metoder för att uppnå vibrationsbeständig infästning, och varje tillvägagångssätt har en distinkt kombination av prestandaegenskaper, kostnadskonsekvenser och praktiska begränsningar. Att välja den mest lämpliga låsmetoden kräver att man förstår hur nylonplåster kan jämföras med alternativen över de kriterier som är mest relevanta för den specifika applikationen.
Flytande anaeroba lim såsom medelstarka gänglåsare är allmänt använda alternativ till nylonskruvar. De appliceras som en vätskedroppe på skruvgängorna omedelbart före installationen och härdar i frånvaro av luft för att bilda en styv härdplastpolymer som fyller gängspel och binder skruven till den passande gängan. Flytande lim erbjuder utmärkt vibrationsbeständighet jämförbar med nylonplåster, och höghållfasta formuleringar kan uppnå brytmoment som avsevärt överstiger de för nylonplåster. Flytande lim kräver dock ett separat appliceringssteg vid monteringspunkten, introducerar processvariabilitet om de appliceras inkonsekvent, har begränsad hållbarhet och gör demontering svår - särskilt med höghållfasta formuleringar som kräver lokal värme för att bryta bindningen. Nylonlappskruvar eliminerar limappliceringssteget helt, vilket minskar monteringsarbetet och eliminerar processvariabiliteten i samband med manuell limdispensering.
Rådande momentmuttrar – inklusive låsmuttrar av nyloninsatser (Nyloc muttrar) och helmetall rådande momentmuttrar – uppnår vibrationsmotstånd genom en förvrängd eller sammandragen gängsektion i muttern som skapar interferens med bultgängan. Dessa mutterbaserade lösningar är effektiva och brett specificerade, men de är bara praktiska när monteringsdesignen tillåter användning av en mutter på den icke-drivna sidan av fogen. I blindhålsapplikationer, gängade insatser eller platser där endast en sida av fogen är åtkomlig, är en låsfunktion på skruvsidan, såsom en nylonlapp, det enda praktiska alternativet för att uppnå rådande vridmoment utan åtkomst till båda sidor av den fästa fogen.
Tandade flänsskruvar använder härdade radiella tandningar på undersidan av en integrerad fläns för att bita in i skarvens lageryta och motstå rotation genom mekaniskt ingrepp med det fastklämda materialet. Detta tillvägagångssätt är effektivt på stål och andra hårda material men kan skada mjuka underlag som aluminium, plast eller belagda ytor, och ger ingen gängnivålåsning i spelet mellan han- och hongängor. Nylonlappskruvar låser sig i själva gängingreppszonen, vilket gör dem mer effektiva i applikationer där ytskador på det fastklämda materialet är oacceptabelt eller där lagerytans material är för mjukt för att tillåta tandning.
Nylonskruvar specificeras i ett anmärkningsvärt brett spektrum av industrier där vibrationer, stötbelastning eller termisk cykling skapar en risk för att fästelementen lossnar som kan äventyra produktsäkerhet, prestanda eller tillförlitlighet. Deras kombination av inbyggd låsprestanda, enkel installation och återanvändbarhet gör dem till en föredragen lösning inom följande sektorer.
För att uppnå full låsprestanda och livslängd för nylonlappskruvar krävs uppmärksamhet på flera installationsmetoder som skiljer sig från de som används med vanliga obehandlade fästelement. Att ignorera dessa metoder kan resultera i otillräckligt rådande vridmoment, för tidig lappförsämring eller felaktig vridmomentkontroll under montering.
Det passande gängade hålet måste vara rent, torrt och fritt från olja, skärvätska och skräp innan du installerar en nylonskruv. Kontaminering av gängytorna med smörjmedel minskar den effektiva friktionskoefficienten mellan nylonlappen och den passande gängan, vilket sänker det rådande vridmomentet och potentiellt gör låsfunktionen ineffektiv. Detta är särskilt viktigt att kommunicera till monteringsoperatörer som vanligtvis applicerar smörjmedel på alla fästelement som en allmän praxis - nylonlappskruvar är speciellt utformade för att installeras torrt, och smörjning bör endast appliceras på lagerytan under huvudet om det krävs för vridmomentnoggrannhet, aldrig till gängans ingreppszon.
Installationsmomentet måste stå för det rådande vridmomentbidraget från nylonplåstret. Det totala vridmomentet som appliceras under monteringen är lika med summan av det rådande vridmomentet (vridmomentet som förbrukas av nylonlappens interferens) och klämmomentet (det vridmoment som genererar den önskade bultens förspänning). Om monteringsmomentspecifikationen utvecklades för ett obehandlat fästelement och appliceras utan justering på en nylonlappskruv, kommer den faktiska spännkraften som uppnås att vara lägre än avsett med mängden vridmoment som förbrukas av nylonlappen. För kritiska konstruktionsfogar bör monteringsingenjörer verifiera att vridmomentspecifikationen står för det rådande vridmomentbidraget genom att testa vridmoment-spänningsförhållanden med hjälp av en instrumenterad fogsimulator eller ultraljudsbultförlängningsmätning vid designstadiet.
Nylonskruvar kan vanligtvis tas bort och återinstalleras mellan tre och fem gånger samtidigt som de rådande vridmomentvärdena bibehålls över det minimum som anges i IFI 125 eller motsvarande standarder. Varje installationscykel komprimerar och skär delvis av nylonlappmaterialet, vilket minskar dess volym och den interferenspassning som det genererar mot den passande gängan. När det maximala rekommenderade antalet återanvändningscykler har uppnåtts kan det återstående rådande vridmomentet falla under minimigränsen för tillförlitlig vibrationsbeständighet, och skruven bör bytas ut mot en ny enhet med en ny lapp.
I praktiken är det mest pålitliga tillvägagångssättet för underhålls- och servicemiljöer att behandla lappskruvar av nylon som engångsartiklar och ersätta dem med nya fästelement varje gång fogen demonteras. Den inkrementella kostnaden för nya lappskruvar i nylon är försumbar jämfört med arbetskostnaden för återmontering och de potentiella konsekvenserna av att foglossas under drift. Underhållsdokumentation för utrustning som använder nylonskruvar på kritiska ställen bör uttryckligen specificera utbyte av dessa fästelement vid varje serviceintervall, och reservfästsatser bör inkluderas i underhållsdelpaket för att säkerställa att nya skruvar finns tillgängliga vid användningsstället utan att kräva en separat anskaffningsåtgärd som kan försena återmonteringen eller fresta underhållspersonal att återanvända slitna fästen.

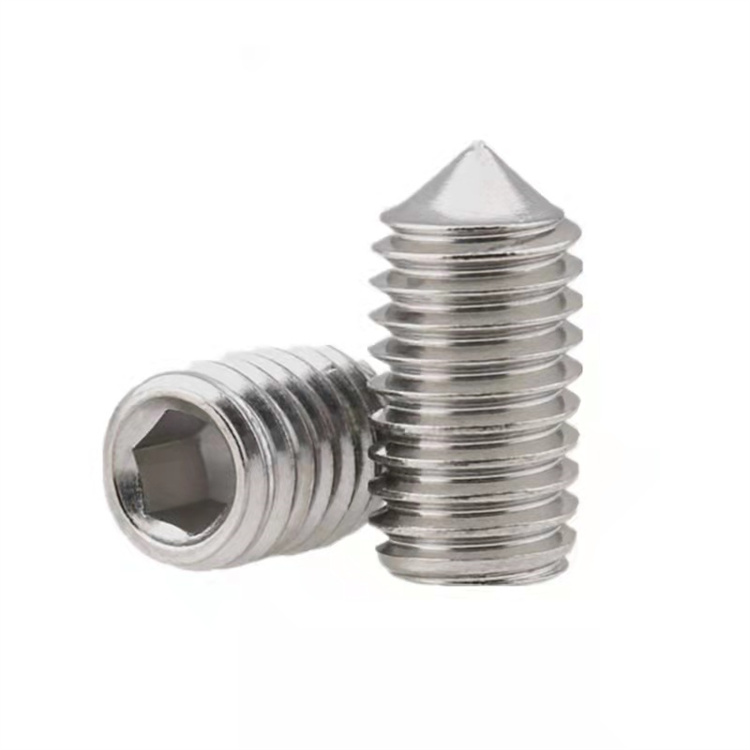

.jpg "M5 rostfritt stål konspets infattningsskruv för liten maskin")
